單相電源濾波器系統原理
單相電源濾波器系統原理：
單相電源濾波器的硬件系統主要由APF主電路、DSP控制板、信號采樣調理電路、MOSFET驅動電路等組成。
系統通過傳感器將采集到的信號先送到采樣調理電路，經過調理后的信號輸入DSP控制板進行諧波計算，計算得出的指令信號來控制APF主電路的工作，主電路輸出的電壓與電網電壓的壓差作用在濾波電感L上，從而產生補償電流注入電網，補償了諧波和無功電流，使電網電流信號呈現標準的正弦波形。

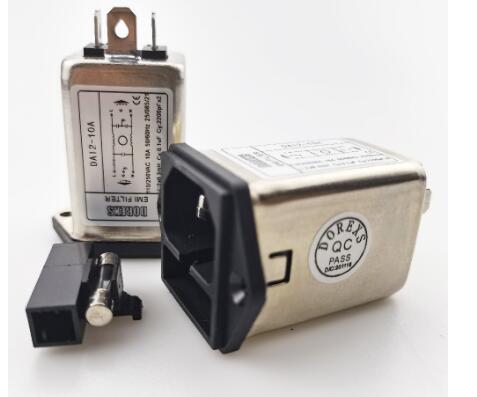

A 系列單相電源濾波器
產品特點:
額定電壓： 115/250VAC 50/60Hz
電流 ： 1A-100A
單相交流電源濾波器/噪音濾波器
常規通用型濾波器
性價比高
對共模和差模干擾具有良好的抑制特性
適用范圍 :用于各種電子設備和測量儀器
電源濾波器技術參數
額定電壓 115/250VAC
工作頻率 50/60Hz
測試電壓 1500VDC (線/線)
2250VAC (相/地)
絕緣電阻 >50MΩ@500VDC
溫升 <30℃
氣候類別 25/085/21
